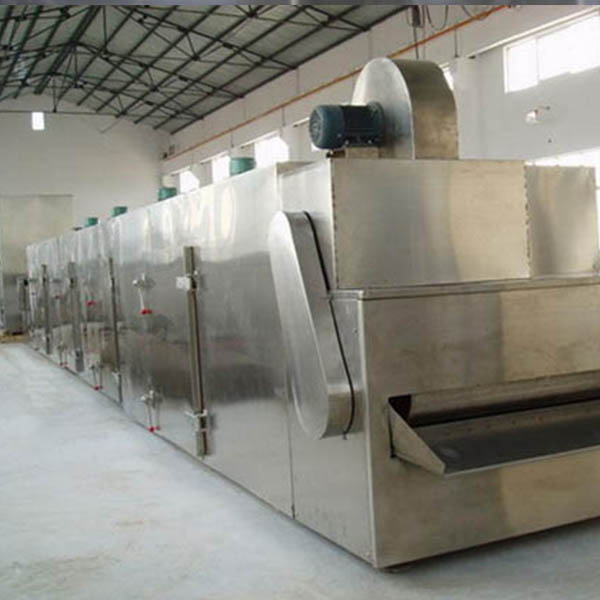

DW系列單層帶式干燥機
產品特點:
工作原理
帶式干燥機主要由進風單元、排風單元、循環風單元、網帶、蒸汽管路及冷凝排放管路系統、排濕系統、加料器、傳動機構、控制系統等部件組成。料斗中的物料由加料器均勻地鋪在網帶上，網帶采用12-60目不銹鋼絲網，由傳動裝置拖動在干燥機內移動，干燥段由若干單元組成，空氣由鼓風機鼓入，通過熱交換器變成熱空氣穿過物料層，完成熱量與質量的傳遞過程，大部份氣體循環，一部份溫度較低，含濕量較大的氣體作為廢氣由排濕風機排出。
產品特點
◆網帶速度變頻可調，保證了物料的停留時間，也確保了出料品質；
◆針對物料特點設計的帶攪拌料倉及獨特布料器機構，使塊狀物料很容易分散，且不致影響物料特性，料層厚度方便可調，在網帶縱向、橫向都布料均勻；
◆每一個可控單元，有獨立的新風補風口、加熱器、循環風機、風道過濾器、排濕口等；
◆加熱器、循環風機設置在帶機底部，帶機兩側均裝有快開門，方便清理、檢修；
◆采用合理的斜向?qū)эL(fēng)板,使得網帶橫向布風均勻,溫差小，并使清料更容易；
◆帶機采用8公分的硅酸鋁保溫，密封良好，使工作環境良好；
◆帶機共分五段五個單元，使能耗利用更合理、更低；
◆帶機低層網帶底部做成傾斜面,便于收集、清理物料。
適用范圍
用途：DW系列帶式干燥機是成批生產用的連續式干燥設備，用于透氣性較好的片狀、條狀、顆粒料物料的干燥。對于脫水蔬菜、中藥飲片等含水率高，而承受溫度不允許高的物料尤為合適。該系列干燥機具有速度快，蒸發強度高，產品質量好的優點，濾餅類的膏狀物料，濕法造粒料亦可干燥。
應用范圍：脫水蔬菜、顆粒飼料、味精、椰蓉、有機顏料、合成橡膠、丙稀纖維、藥品、藥材、小木制品、塑料制品、電子元器件老化、固化等。
產品介紹： 概述： 特點： 技術參數表： 17.1 注：部分參數設計時視不同物料有所調整，以設計為準。
該機是穿流連續式干燥設備，用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、中藥飲片等類含水率高、而溫度不允許高的物料尤為合適；該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點，對脫水濾餅狀的膏狀物料，需經造?；蛑瞥砂魻詈笠嗫筛稍?。
● 可以調節空氣量、加熱溫度、物料停留時間及加料速度以取得佳干燥效果。
● 設備配置靈活，可使用網帶沖洗系統及物料冷卻系統。
● 大部分空氣循環利用，高度節省能源。
● 獨特的分風裝置，使熱風分布更加均勻，確保產品品質的一致性。
● 熱源可采用蒸氣、導熱油、電或燃煤(油)熱風爐配套
原理：
物料由加料器均勻地鋪在網帶上，網帶一般采用12-60目不銹鋼絲網，由傳動裝置拖動在干燥機內移動。干燥機由若干單元組成，每一單元熱風獨立循環，部分尾氣由專門排濕風機排出，廢氣由調節閥控制，熱氣由下往上或由上往下穿過鋪滿物料的網帶完成熱量與質量傳遞的進程，帶走物料水份。網帶緩慢移動，運行速度可根據物料溫度自由調節，干燥后的成品連續落入收料器中。上下循環單元根據用戶需要可靈活配備，單元數量亦可根據需要選取。
應用：
脫水蔬菜、顆粒飼料、味精、椰蓉、有機塑料、合成橡膠、丙烯纖維、藥品、藥材、小木制品、塑料制品、電子元器件老化、固化等。型號 DW-1.2-8 DW-1.2-10 DW-1.6-8 DW-1.6-10 DW-2-8 DW-2-12 單元數 4 5 4 5 4 6 帶寬 m 1.2 1.2 1.6 1.6 2 2 干燥段長 m 8 10 8 12 8 12 鋪料厚 mm 10～80 使用溫度 ℃ 60～130 蒸汽壓力 Mpa 0.2～0.8 蒸汽耗量kgsteam/kgH2O 2.2~2.5 干燥強度 kgH2O/h 6~20kg/m2．h 風機總功率 KW 3.3 4.4 6.6 8.8 12 16 設備總功率 KW 4.05 5.15 7.35 9.55 13.1
-
