工作原理

　　振動流化床干燥機由布料系統、進風過濾系統、加熱冷卻系統、主機、分離除塵系統、出料系統、排風系統、控制系統等組成。工作時，由布料器將物料加入振動流化床干燥機干燥室，物料在干燥室中與熱風、冷風相遇，形成流化態，進行傳熱、傳質，完成干燥并冷卻，少量物料細粉被風夾帶，進入旋風分離器。在離心力的作用下，物料沿筒壁沉降，被分離下來。微量未被旋風分離器分離的細粉進入布袋除塵器，被捕集被回收，濕空氣排空?？刂葡到y(tǒng)：通過進出風口的測壓、測溫點的變送器信號等到DCS。其中熱風進風處溫度需實現遠程控制，控制蒸汽比倒調節閥，從而控制進風溫度在設定范圍內。系統主要部位控制、顯示信號（包括溫度、風壓等）在儀表柜上顯示。

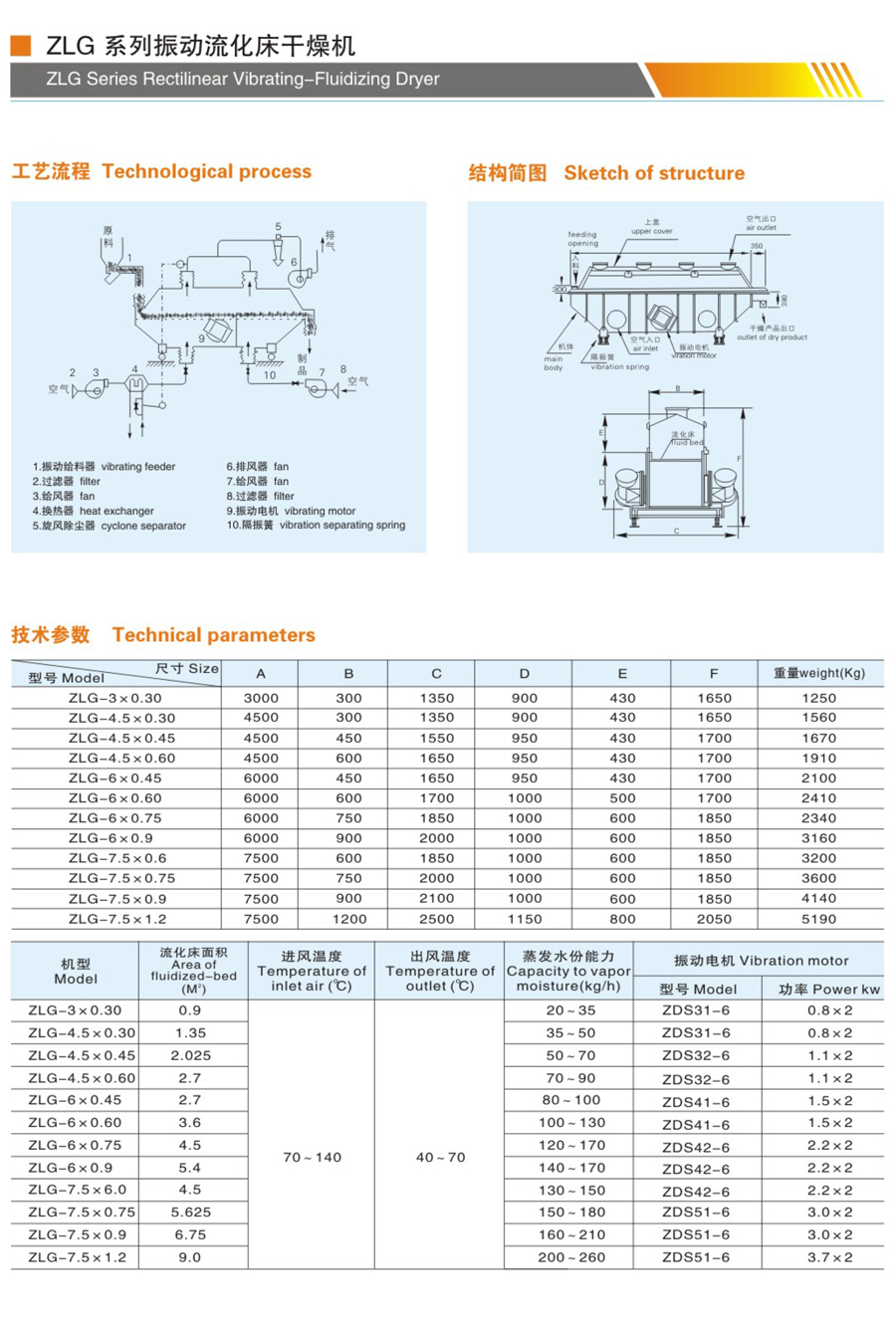

工藝流程

產品特點

◆干燥系統主機截面設計，充分考濾了物料流化并減少粉塵夾帶，干燥效率高。

◆干燥系統采用了旋風分離器和布袋除塵器二級分離、除塵進行物料回收，收粉率高，有效降低物料的損耗，使系統更環保。

◆對傳統的主機進行了結構改進，使用壽命長、振動小、噪聲低、布料均勻。

◆流態化勻稱，無死角和吹穿現象，可以獲得均勻的干燥及冷卻產品。

◆料層厚度、物料停留時間以及全振幅變更均可實現無級調節，確保產品干燥要求。

◆對物料表面損傷小，可用于易碎物料干燥，物料顆粒不規則時不影響工作效果。

◆主機配有振動電機旋轉裝置，物料的停留時間大范圍可調，確保產品的干燥質量。

◆設備過流部位材質采用不銹鋼材料制作，并作酸洗鈍化處理，結構過渡圓滑，主機設衛生級快開人孔及排污球閥，方便清洗檢修。

◆干燥主機上、下床體有保溫層，保溫效果好，設備熱損失較小。

◆主機床板，剛性好，開孔率合理，有效避免了漏料問題的產生。

◆出風管線，根據風量的不同，在某些部位，按變徑設計，確保細粉不會沉留集聚。

◆整個系統在微負壓下操作，且密閉，不會有粉塵飛揚，工作環境清潔。

◆設備核心外購件，均為名牌或知名品牌，確保系統運行穩定。

應用實例

◆石油化工行業

B無機物：硼砂、硼酸、玻璃纖維、氟化氫銨、高錳酸鉀、過硼酸鈉、硫氰酸銨、硫氫酸鈉、硫酸鈷、硫酸鎳、七水硫酸鋅、氯化銨、氯化鈣、氯化鍶、氯酸鈉、碳酸鍶、五水硫酸銅、亞氯酸鈉、亞硫酸鈉、硝酸銨鈣、硝酸鉀、硝酸鈉、溴化鉀、溴化鈉、元明粉、鹽

C有機物：草酸、丁二酸、對苯二酚、對硝基苯甲酸、富馬酸、季戊四醇、間苯二酚、鄰苯二酚、漂粉精、偏硅酸鈉、葡萄糖酸內酯、葡萄糖酸鈉、硫脲、山梨醇、雙氰胺、亞氨基二乙腈、衣康酸

D化肥：磷酸二氫鉀、磷酸氫鈣、磷酸一銨、硫酸銨、七水硫酸鎂

E農藥：吡蟲啉顆粒劑、草甘膦顆粒劑

F高分子聚合物：高吸水性樹脂、聚苯乙烯樹脂、聚丙烯酸鈉

M日用化學品：洗衣粉

P化學助劑：甲基纖維素、聚丙烯酰胺、羥乙基纖維素、

◆食品飲料行業：L-阿拉伯糖、安賽蜜、赤蘚糖醇、海鮮精、海藻糖、焦糖色素、酒石酸、雞精、咖啡、面包屑、奶粉、檸檬酸、檸檬酸鉀、檸檬酸鈉、麥芽糖醇、木糖、木糖醇、茹精、砂糖、山梨酸鉀、山珍精、食鹽、糖精鈉、味精、異VC鈉、

◆制藥醫療行業：金銀花、撲熱息痛、?；撬帷⒕S生素C

◆農林牧漁行業：油菜籽、種子

適用范圍

　　可用于干燥或冷卻工藝，適用于顆粒粗大或顆粒不規則而不易流化的產品，或因為要使顆粒保持完整而要求較低流化速度的產品及易于粘結、對溫度敏感的產品干燥和含結晶水物料的表面水的脫除。

結構示意
